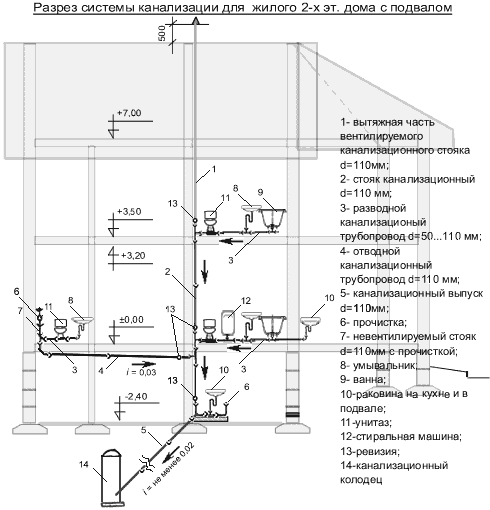

Схема по подключению в частном доме внутреннего водопровода
В частных домах система внутреннего водопровода заключена в двух моментах: подключение на вводе водопровода в жилое помещение насосной станции и подключение водонагревателя.
Схема подключения к внутреннему водопроводу насосной станции
Подключение начинается с внутреннего водопровода к насосной станции. От наружного трубопровода труба ПНД заходит в жилое помещение и завершается латунным фитингом клапаном 19нж53нж, который переходит на резьбу в 1 дюйм.
Все соединения до фильтра с тонкой очисткой имеют размер диаметра 1 дюйм. Затем к фитингу из латуни следует подсоединить тройник со сливным краном. Теперь в сторону насосной станции делается поворот. Для этого понадобиться на 90 градусов соединительный уголок.
Можно за место уголка обойтись тройником, у которого к третьему концу будет прикреплен греющий кабель. Если трубы наружного водопровода пролегают ниже отметки промерзания земли, то можно не использовать тройник. Достаточно будет лишь применение поворотного уголка.
За тройником или уголком следует поставить запорный шаровой кран с быстроразъемным соединением. После крана крепиться сетчатый фильтр для грубой очистки для предотвращения попадания песка, мелких камней и т.п.
Если имеется любая насосная станция, то установку сетчатого фильтра следует поставить перед заборным клапаном в колодце.
В таком выборе как с насосом от колодца дальше следует специальный коллектор из латуни для демпферного бака, реле давления и манометра. Если имеется насосная станция, то не понадобиться коллектор, потому что бак и реле давления имеется на насосной станции.
Если конструкция предполагает насос от колодца, то крепление реле давления производиться в горизонтальном положении на коллектор сверху, снизу устанавливается демпферный бак, а к свободному соединению подключают тонкой очистки фильтр.
Эти фильтры бывают двойными, тройными, а часто встречаемые - одинарные. После фильтров следует переход на трубы из полипропилена диаметром 25 мм. Для холодной воды используются неармированные стекловолокном трубы, для горячей — армированные. Встык трубы соединяются на специальном паяльнике после пайки.
Первая такая труба следующая после фильтра является коллектором для холодной воды. Конструкция коллектора представляет собой трубу с отверстиями для разводки различных труб. На трубы, которые идут от коллектора, следует устанавливать на случай ремонта запорные краны.
Коллектор используется не только в начале для правильной разводки труб, но и для обеспечения в них одинакового давления. От коллектора с холодной водой следует труба к водонагревателю.
Методика подключения к водопроводу водонагревателя
На линии с горячей водой, которая выходит из водонагревателя, монтируется шаровой кран, который используется для подсоса воздуха при сливании необходимого количества воды из крана на входе линии с холодной водой в водонагреватель.
От «холодного» коллектора на пути трубы из полипропилена монтируется запорный кран для возможности различного обслуживания, затем монтируется предохранительный клапан, а после чего демпферный бак. Для компенсации расширения воды при нагревании используют демпферный бак. Он также оберегает систему от различных толчков горячей воды после продолжительного времени неиспользования включенного водонагревателя.
Труба от водонагревателя соединяется с коллектором для доставки горячей воды к любым сантехническим узлам в доме. Обязательно следует поставить на трубах запорные краны для обслуживания коллектора.
