Закладные детали для бетонных конструкций

Современное строительство из сборных ж.-б. конструкций производится из элементов, в которые при их изготовлении закладываются специальные закладные детали. Наличие таких устройств позволяет производить компоновку объектов с использованием сварки. Именно благодаря им возможна технология сборного строительства, которая позволила убыстрить возведение объектов, расширила строительный сезон на время отрицательных температур.

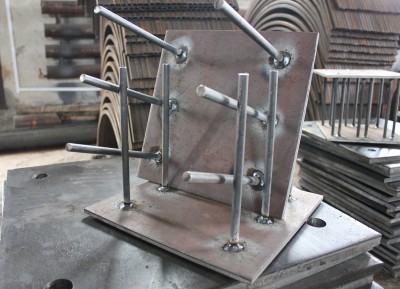

Закладные деталиРазработка, применение таких деталей сегодня унифицировано в России. Для этого разработаны, утверждены соответствующие нормативы. Одним из самых востребованных считается серия 1.1400-15, где представлена закладная деталь типа МН 101-834, включающая множество известных, применяемых на объектах строительства закладных конструкций.

Закладные детали серии МН

Марка МН принадлежит серии 1.1400-15, имеющей 2 выпуска. В ней представлены требования к применению, изготовлению и собраны закладные детали МН 101-834 всех известных конструкций, для разных условий бетонирования, возведения объектов.

Весь материал серии разбит по близким по форме типам, отличающимся только незначительными изменениями конструкции изделий, размерами, положением отдельных составляющих.

Закладные детали серии МН 101-834 содержат как сравнительно простые конструкции, так и более сложные, требующие при изготовлении значительных затрат. Из самых простых — изделия с порядковыми номерами 101…103. Сама деталь представлена металлической пластиной продолговатой формы (20, 15 и 10 см) с 6 см шириной. Для заделки в бетон предусмотрено два перпендикулярных к ней стальных анкера с пластинками 4х4 см на свободных концах.

Изделие 104, также входящее в закладные детали МН 101-834, сложнее. Длина пластины зависит от требований к бетонной конструкции. Содержит значительно больше анкеров, которые размещаются между собой с шагом 20 см.

Конструкции 105…145 отличаются от предыдущих только наличием двух рядов анкеров. В марках 146...151 пластина квадратная, а стержни размещены по периметру, по 3 шт. на каждой стороне. У 152…162 к имеющимся у предыдущих изделий стержням добавлен еще один, по центру пластины. 163, 164 подобны 146…151, но отличаются прямоугольной пластиной, большим количеством анкеров по краям и в средней части.

Изделия 201…228 выполнены двухсторонними. У них две пластины, а анкера связывают детали между собой.

Особенности изделий 301…325 – присутствие отогнутых под углом двух стержней-анкеров. И причем только у расположенных к ним перпендикулярных стержней имеются пластинки на свободных концах. От них отличается закладная деталь МН 101-834 под номерами 401…418, имеющая аналогичные отогнутые стержни, но с другой стороны, и отсутствием перпендикулярных анкеров.

В изделиях 501…534 вместо пластины используется отрезок уголка. Анкеры приварены к каждой полке, отогнуты под разными или одинаковыми углами (20°…23°, 45°). У 539…548 – отогнутые стержни приварены к одной полке. Другая полка или без, или с перпендикулярными к ней анкерами. 549...557 отличаются многообразием расположения анкеров: один ряд от середины уголка (симметрично ему) в любую сторону, два параллельных ряда, приваренных к полкам, один ряд с приваркой к одной полке и под углом к ней.

В 558…571 номерах используются отрезки швеллеров. Анкера приварены со стороны полок к стенке в один и несколько рядов.

Изделия 601…617 двухсторонние, отличаются сложным расположением пластин, наличием трубчатой вставки, отогнутых дополнительных анкеров. У 701…775 деталь выполнена из отрезков уголков, составляющих квадрат, прямоугольник. С отогнутыми стержнями, приваренными к середине уголков, их полкам. 776…795 конструкции подобны предыдущим, но уголки размещены по окружности.

801…834 изделия представляют отрезки труб разной толщины стенки, диаметра длины.
